极速龙安防视频传输供电一体化解决方案

  • 时间:2023-03-15
  •
  • 浏览量:909

安防视频点位部署时,要兼顾设备信息传输和设备供电的需求:

1、布线困难:在视频点位部署过程中,要考虑插座位置保证摄像头供电,又要考虑视频传输路线部署网线,通常布线影响因素多,且不易扩展;

2、部署成本高:点位安装过程中,线路架构考虑网络,再考虑供电,双重布线,成本很高;对于改造点位,需要投入较长人工工时,花费大。

3、集中供电管理:需要对接入的视频点位设备,进行集中的供电管理。

在方案设计上,前端支持PoE供电点位:采用PoE交换机,可支持标准3at af bt PoE供电,可以实现传输供电一体化,在已经部署网线情况下,可以做到不改动任何线路,快速实现安装需求,且成本低廉。

1、距离较远的设备点位:采用海康威视支持远距离传输的PoE交换机,突破网线传输的100米极限距离,可进一步扩大覆盖范围到300米(6类网线传输距离300米,超5类网线传输距离250米)。

2、不同分辨率摄像机点位:根据分辨率不同、功耗不同,交换机高低功率PoE,千兆/百兆型号齐全,可以匹配不同分辨率和功耗的摄像机。当交换机PoE总功率还有剩余,但接口不足情况,可接入PoE中继交换机,既延长传输距离,增加网口,还不降低传输速率,做到充分利用,自然成本也更低。

3、汇聚或管理中心点位:接入交换机上行到汇聚,或者到管理中心,对应地点有远有近,安防交换机设计包含一个光口和一个电口,远近上行无忧。

4、设置统一管理终端:海康安防PC自带海康互联综合安防平台客户端,网络设备(交换机选择云管)接入海康互联实现统一管理,还可以快速将设备上云,用海康互联APP远程管理,支持拓扑可视,远程重启,PoE端口重启等功能,极大提升便利性。

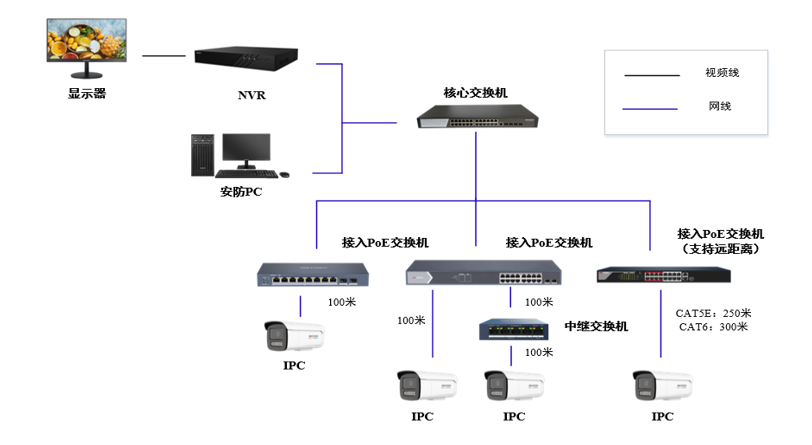

方案拓扑图



方案特色:1架构清晰,简化组网:通过PoE交换机组网,用网线给摄像头供电,无需电源适配器,不受线缆束缚,省去繁琐的布线工程。

2、布线美观:一根网线解决摄像头的网络传输和取电问题,没有复杂的电力线,不用挖道凿洞,前端安装简洁,保证走线的美观度。

3、安全可靠:交换机PoE端口支持6Kv防雷避免电子元件损坏,具备红口保障特色功能,保护重点关键区域信息传输稳定。

4、PoE智能供电:PoE交换机符合3at/af/bt标准,可自动识别设备功率,供电管理更省心。

5、远距离传输:支持远距离传输供电,再次扩大应用范围,更大限度提升网络部署简易性。

6、一光一电:交换机上行口设计一个光口,一个电口,满足远近传输的需求,不需要额外添加节点,省钱且后期维护省心。
